ポスターや回覧板等，図形を描画して，整列(きれいに配置すること)に，非常に長い時間を費やしている方をお見受けしました。このページでは，Wordで数学の図形問題を描くときの方法を２つ紹介します。一つ目は，「平面座標と，原点を中心にした円を描画」。二つ目は，「角度を指定した三角形を描画」です。

私が適当にやっている方法なので，ベストな方法かどうかは判りません。何らかのお役に立てれば幸いです。もっと，良いやり方がありましたら，コメントにてご享受頂ければ幸いです。

平面座標と原点を中心にした円を描画

まず，最終形を以下に示します。平面座標(x座標とy座標)を描き，原点を中心とした円を配置します。

用意するもの

挿入 → 図形 から，以下に示す図形を描画します。描画時の配置は適当で良いですが，下記のグループごとにまとめておいた方が作業がしやすいと思います。

  • テキストボックス 4つ
    テキストボックスに，座標軸(x, y), 原点(O), 点A(10, 0)のラベル文字を書きます。このとき，文字フォントを「Times New Roman」の斜体(イタリック)を指定すると，それっぽく見えます。囲み枠を付けたくない場合は，図形の書式設定の 「図形のオプション → 線なし」を指定します。(後述)
  • 直線 2つ (座標軸として使用します)
    Shiftキーを押しながら水平方向に線を引き，図形の書式設定 → 終点(始点)矢印の種類 で，三角の矢印を指定します。もう一本は，これをコピーしています。慣れた方は，最初から，縦軸は垂直方向に描いておいてください。水平方向と同じように，Shiftキーを押したまま，垂直方向に線を引いて縦軸を描くこともできます。この説明では，後述の図形の回転を使って，水平方向を垂直に向け直します。
  • 円 1つ
    今回は，真円を描きたいので，挿入 → 図形 から楕円を選択し，Shiftキーを押しながら描画します。すると，下記のような円が描画できます。

ここまでの操作で，以下のようなパーツが準備できました。

パーツの整形

次に，パーツを整形します。

  • テキストボックスの調整
    テキストボックスの書式設定で，テキスト部分の図形部分を変更します。
    「塗りつぶしなし」，「線なし」
  • 縦軸の設定
    矢印を描いた直線(軸)のひとつを選択し，図形の書式 → 図形の回転 で，「左へ90° 回転」を選択します。下図は，回転後，少し位置をずらしています。

ここまでの操作で，各パーツは，次のようになりました。

軸と円の整列

ここから，最終段階です。２つの軸と，円（計３つの図形）を選択した状態で，図形の書式 → 配置 をクリックし，表示されたメニューから，「左右中央揃え」と「上下中央揃え」を実行します。この２つの操作は，同時には実行できませんので，2回に分けて実行します。これで，軸と円が中心位置で揃いました。不慣れな方は，ここまで操作したところで，これら３つの図形を選択した状態で，グループ化しておくことをお勧めします。グループ化は，３つの図形が選択されている状態で，図形の書式 → オブジェクトのグループ化 で操作します。

ラベル文字の設定

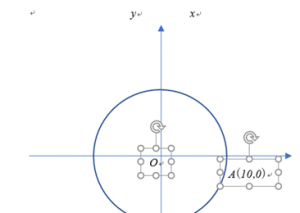

原点Oのラベルを配置したい位置にドラッグします。次に，点Aのラベルを配置したい位置の近くにドラッグします。下図では，点Aのラベルは，原点よりも若干下側に配置しています。次に，原点Oと点Aのラベルを同時に選択した状態にします。(下図)

この状態で，図形の書式 → 配置 → 上揃え を実行すると，２つのラベルは縦位置が上にある方(下図では，原点Oのラベルの位置)に揃います。

あとは，x軸とy軸のラベルを適当な位置にドラッグして完成です。

角度を指定した三角形の描画

まずは，最終形です。次のような図形を描いてみます。

用意するもの

  • 三角形の辺
  • 直角マーク(小さい正方形で，内部を塗りつぶしたもの)
  • おうぎ形(2種類) 角度はあとで調整します。

    おうぎ形の描き方
    おうぎ形は，挿入 → 図形 から「円弧」を選び，Shiftキーを押しながら，適当な大きさの円弧を描きます。その後，図形の書式設定で，塗りつぶしを行い，適当な 色 を設定します。下記の例では，塗りつぶし(単色)を選択しています。
  • テキストボックス 角度を表すラベル。あらかじめ，枠線なし，塗りつぶしなし を設定しておきます。

用意するものをまとめると，次の通りです。

三角形の描画

３つの直線のうち，一番長いものを斜辺に，一番短いものを垂直方向の辺とします。まず，一番短い直線を選択し，図形の書式 → オブジェクトの回転 で，右または左に90°回転します。次に一番長い直線を選択し，図形の書式 → オブジェクトの回転 で，「その他の回転オプション」を選び，表示された「レイアウトダイアログボックス」の回転角度に330°を設定します。Wordでの図形の回転は，時計方向を正の向きとしているようで，右上がりの方向に傾けるには，180～360 度の範囲で角度を指定します。(下図，1,2 を参照)

線の端を合わせる際に，グリッド線を利用する方法がありますが，ここでは，グリッド線は使わずに，線の端点を合わせました。線をドラッグすると，端点と端点が重なったときに，一瞬動きが止まりますので，この動作を利用して端点を合わせます。端点合わせをする際は，表示倍率を大きくしておけば，スムーズに位置合わせができます。

ここまでの操作で，三角形ができあがりました。後は，角度のマークとラベル付けです。
角度のマーク付け

直角マークの正方形を底辺の水平線の右側にドラッグして配置します。このとき，下水平の辺と直角マークを同時に選んで，図形の書式 → 配置 → 右揃えをすると，右側に揃うのですが，上下方向にずれるため，ドラッグで位置合わせします。

次に，おうぎ形の中心を三角形の鋭角の頂点に合わせ，上部のハンドルをドラッグして，三角形の内角の大きさに合わせます。(下図)

別のおうぎ形を，もう一つの鋭角に合わせて，向きと角度を調整します。

あとは，角度のラベルを追加して完成です。
